Loi des mailles
Loi des mailles
Calculez U2

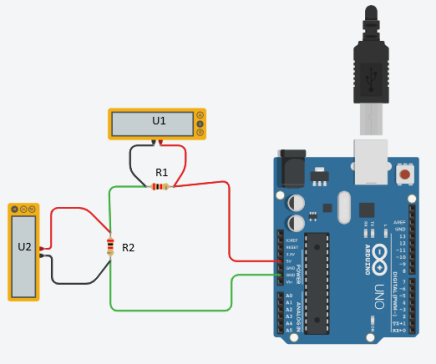

Arduino - Loi des Mailles - Exercice - 1
UArd = 5 \(V\), U1 = 3 \(V\)
UArd = U1 + U2
U2 = UArd - U1
U2 = 5 - 3 = 2 \(V\)
Loi des mailles
Calculez U1 et U3

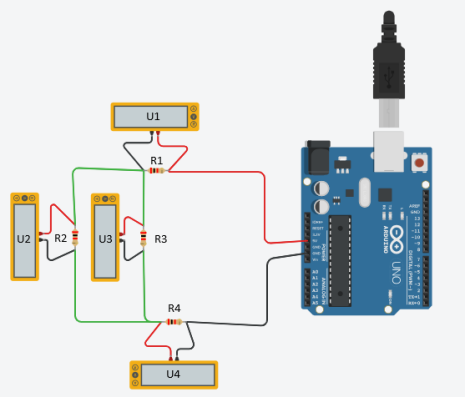

Arduino - Loi des Mailles - Exercice - 2
UArd = 5 \(V\), U2 = 1,5 \(V\), U4 = 1 \(V\)
Les tension U2 et U3 sont prises aux mêmes bornes.
U2 = U3 = 1,5 \(V\)
UArd = U1 + U2 + U4 = U1 + U3 + U4
U1 = UArd - U2 - U4 = UArd - U3 - U4
U1 = 5 - 1,5 - 1 = 2,5 \(V\)
