Résistance équivalente
Résistance équivalente
Quelle est la résistance équivalente ?
R1 = 10\(\Omega\), R2 = 40\(\Omega\)
Résistances en séries : Req = R1 + R2 = 10 + 40 = 50 \(\Omega\)
Résistance équivalente
Quelle est la résistance équivalente ?
R1 = 15\(\Omega\), R2 = 10\(\Omega\)
Résistances en parallèle :
1/Req = 1/R1 + 1/R2
1/Req = R2/(R1 * R2) + R1/(R1 * R2)
1/Req = (R2 + R1) / (R1 * R2)
Req = (R1 * R2) / (R1 + R2)
Req = (15 * 10) / (15 + 10)
Req = 150 / 25
Req = 6 \(\Omega\)
Résistance équivalente
Quelle est la résistance équivalente ?

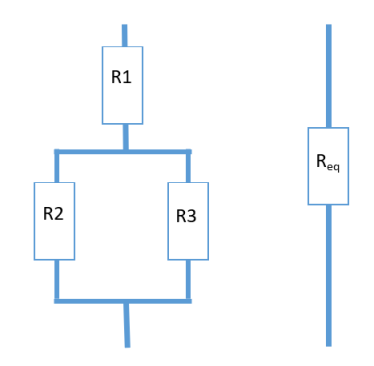

R1 = 10\(\Omega\), R2 = 20\(\Omega\), , R3 = 30\(\Omega\)
1/R2,3 = 1/R2 + 1/R3
R2,3 = (R2 * R3) / (R2 + R3)
R2,3 = (20 * 30) / (20 + 30) = 12
Req = R1 + R2,3
Req = 10 + 12 = 22 \(\Omega\)
Résistance équivalente
Quelle est la résistance équivalente ?
R1 = 5\(\Omega\), R2 = 15\(\Omega\), , R3 = 30\(\Omega\)
R1,2 = R1 + R2 = 5 + 15 = 20
1/Req = 1/R1,2 + 1/R3
Req = (R1,2 * R3) / (R1,2 + R3)
Req = (20 * 30) / (20 + 30) = 12 \(\Omega\)
Résistance équivalente
Quelle est la résistance équivalente ?
R1 = 10\(\Omega\), R2 = 15\(\Omega\), R3 = 30\(\Omega\), R4 = 10\(\Omega\), R5 = 40\(\Omega\)
1/R1,2,3 = 1/R1 + 1/R2 + 1/R3
1/R1,2,3 = (R2*R3) / (R1*R2*R3) + (R1*R3) / (R1*R2*R3) + (R1*R2) / (R1*R2*R3)
1/R1,2,3 = (R2*R3 + R1*R3 + R1*R2) / (R1*R2*R3)
R1,2,3 = (R1*R2*R3) / (R2*R3 + R1*R3 + R1*R2)
R1,2,3 = (10*15*30) / (15*30 +10*30 + 10*15) = 5
1/R4,5 = 1/R4 + 1/R5
R4,5 = (R4*R5) / (R4 + R5)
R4,5 = (10*40) / (10 + 40) = 8
Req = R1,2,3 + R4,5
Req = 5 + 8 = 13 \(\Omega\)
